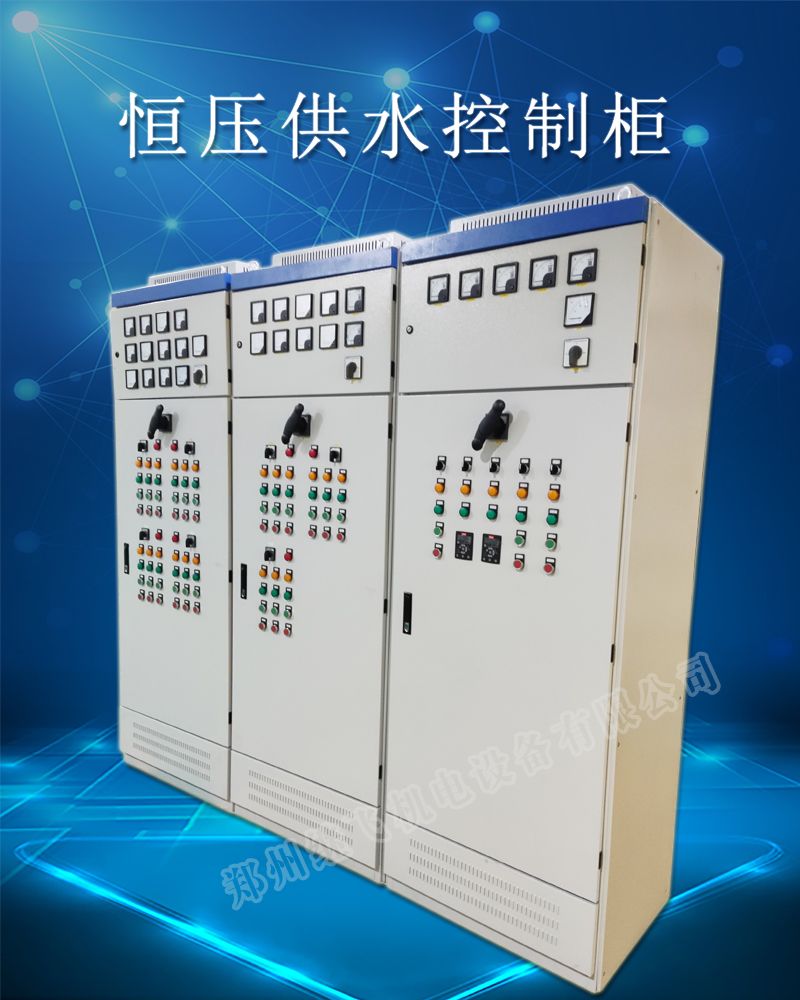

恒壓供水控制柜的故障排查

恒壓供水控制柜在運行過程中可能會遇到各種故障，及時有效的故障排查對于保證系統的正常運行至關重要。以下是幾種常見的故障類型及其排除方法：

一、 靜電耦合干擾

• 1、故障描述：控制電纜與周圍電氣回路的靜電容耦合，在電纜中產生的電勢。

• 2、排除方法：在兩電纜間設置屏蔽導體，并將屏蔽導體接地。

二、靜電感應干擾

• 1、故障描述：周圍電氣回路產生的磁通變化在電纜中感應出的電勢。

• 2、排除方法：將控制電纜與主回路電纜或其他動力電纜分離鋪設，分離距離通常在30cm以上（最低為10cm）。分離困難時，將控制電纜穿過鐵管鋪設。將控制導體絞合間距越小，鋪設的路線越短，抗干擾效果越好。

三、電波干擾

• 1、故障描述：控制電纜成為天線，由外來電波在電纜中產生電勢。

• 2、排除方法：必要時將變頻器放入鐵箱內進行電波屏蔽，屏蔽用鐵箱要接地。

•

四、接觸不良干擾

• 1、故障描述：變頻器控制電纜的電接點及繼電器接觸不良，電阻發生變化在電纜中產生的干擾。

• 2、排除方法：對繼電器采用并聯觸點或鍍金觸點繼電器或選用密封式繼電器。

五、電源線傳導干擾

• 1、故障描述：各種電氣設備從同一電源系統獲得供電時，由其他設備在電源系統直接產生電勢。

• 2、排除方法：檢查電源線是否有破損或接觸不良，確保電源線連接可靠。

六、接地干擾

• 1、故障描述：機體接地和信號接地。對于弱電壓電流回路及任何不合理的接地均可誘發干擾，例如設置兩個以上接地點，接地處會發生電位差，產生干擾。

• 2、排除方法：速度給定的控制電纜取一點接地，接地線一作為信號的通路使用。

•

七、其他注意事項

• 1、遠離大容量變壓器和電動機：安裝變頻器的控制柜應盡量遠離大容量變壓器和電動機，其控制電纜線路也應避開這些漏磁通大的設備。

• 2、避免接近易產生電弧的斷路器和接觸器：弱電壓電流控制電纜不要接近易產生電弧的斷路器和接觸器。

• 3、選用合適的控制電纜：控制電纜建議采用1.25mm2×2或2mm2×2屏蔽絞合絕緣電纜。

• 4、連續屏蔽：屏蔽電纜的屏蔽要連續到電纜導體一樣長。電纜在端子箱中連接時，屏蔽端子要互相連接。

八、綜合建議

• 1、定期維護：定期檢查控制柜內的各個部件，確保沒有松動或損壞的部件。

• 2、環境監測：保持控制柜周圍環境的清潔，避免灰塵和濕氣對設備的影響。

• 3、記錄日志：在每次維護和故障排查后，記錄詳細的操作日志，以便后續參考。

通過以上方法，可以有效地排查和解決恒壓供水控制柜的常見故障，確保系統的穩定運行。
