為保證污水處理廠污水處理過程的安全性、可靠性和生產的連續性，提高污水處理廠的自動化水平，控制系統采用目前國內外污水處理廠廣泛應用并取得良好效果的基于可編程序控制器(PLC)的集散型控制系統，并以各種儀表及計算機監控系統組成監控和數據采集(SCADA)系統。集散型控制系統的特點是將管理層和控制層分開。管理層主要是對全廠整個生產過程進行監視：控制層主要是通過現場PLC完成各自轄域內的自動控制。SCADA系統可理解為通過現場檢測儀表和網絡設備完成對主要工藝流程的監控和對生產過程的工藝參數進行數據采集。
污水處理流程中的各檢測儀表均為在線式儀表，變送器均帶有數字顯示裝置并向可編程序控制器(PLC)傳送標準模擬、數字信號。每個AI/AO要求加信號隔離器，加防雷器，DI/DO要求加繼電器隔離。

PLC位于變配電所內，控制范圍為粗格柵、進水泵房、細格柵和氧化溝、二沉池、反應沉淀池、污泥泵站、提升泵站等。
輸入輸出點如下：
PLC1：DI=440 DO=80 A1=140 AO=20

變電站具有獨立的電站微機管理系統，電站微機管理系統通過PLC1內的以太網交換機實現與管理層的網絡通信。電站微機管理系統須提供滿足開放的以太網通信協議的網絡交換功能及硬件設備，網絡通信速率不小于10Mbps，通信介質采用雙絞線。自控系統負責電站微機管理系統在中控室相關圖形界面顯示的設置。

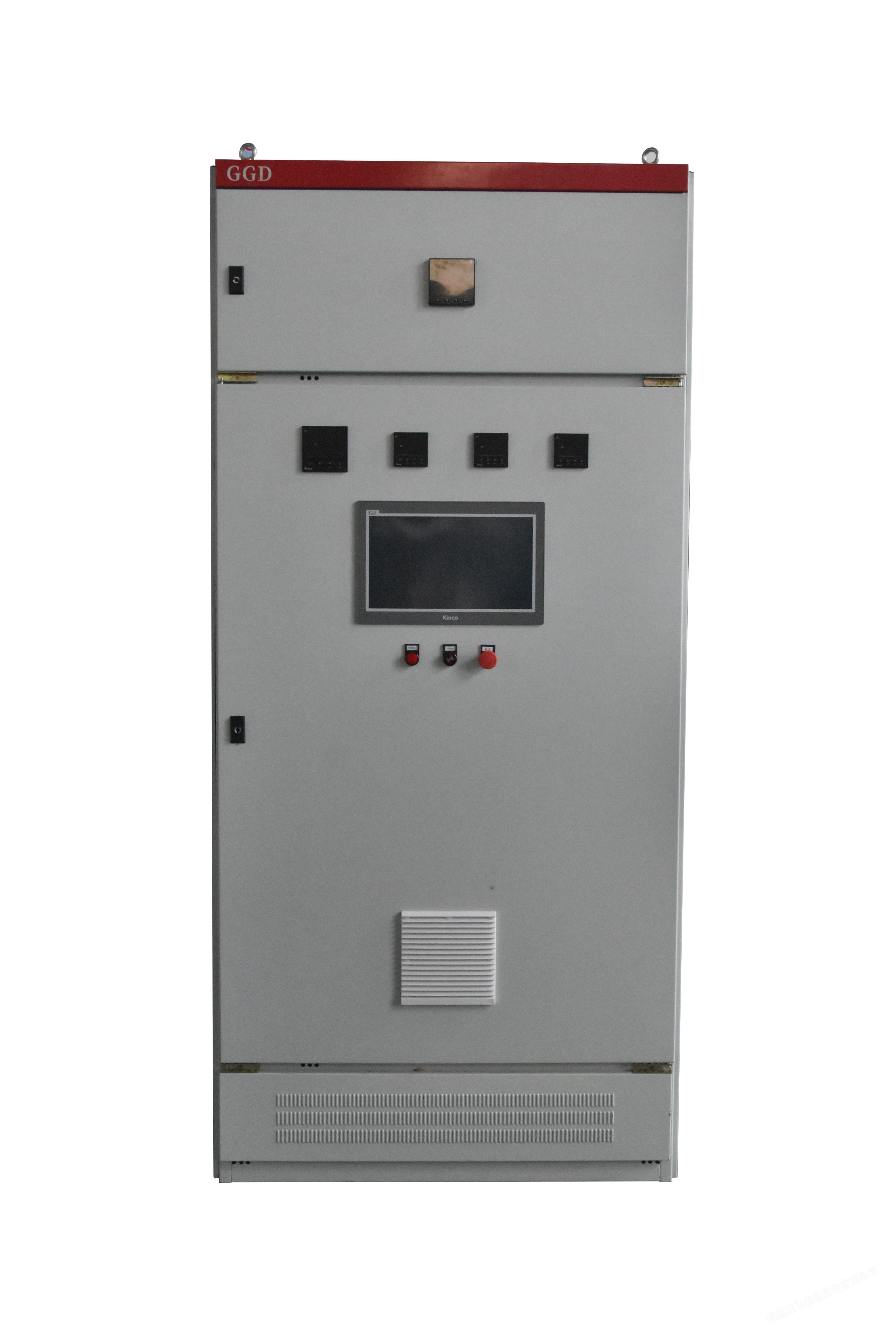

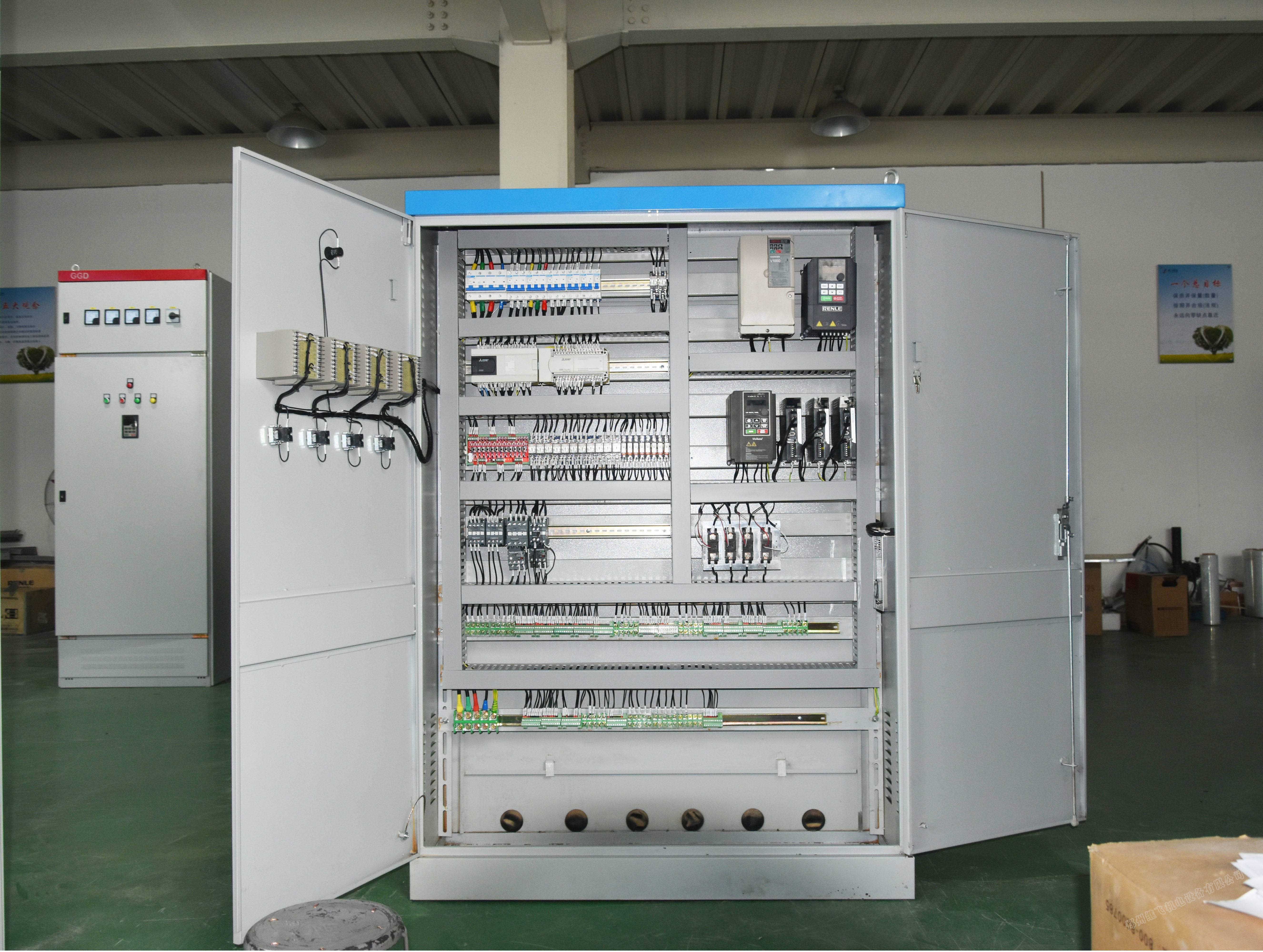

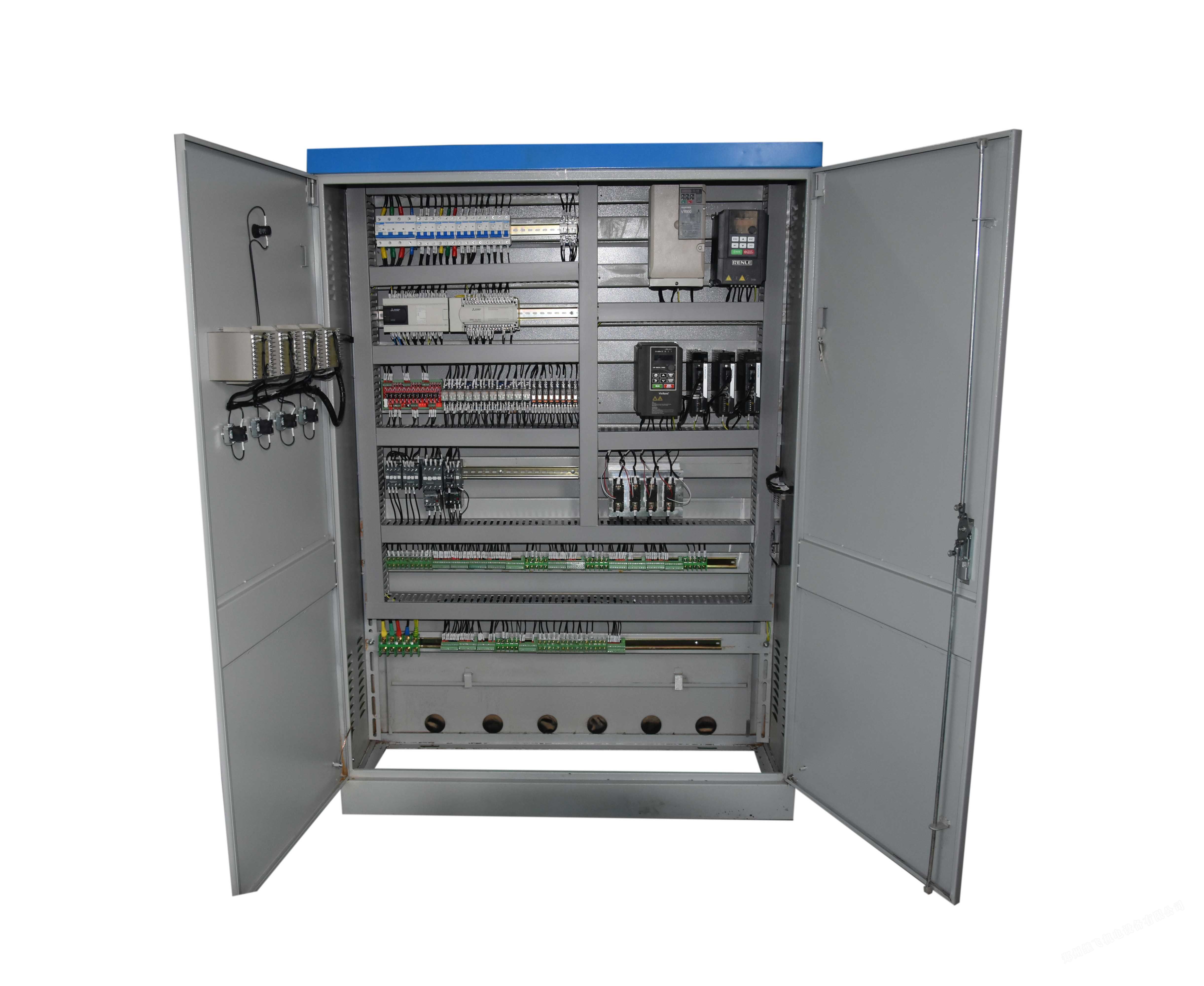

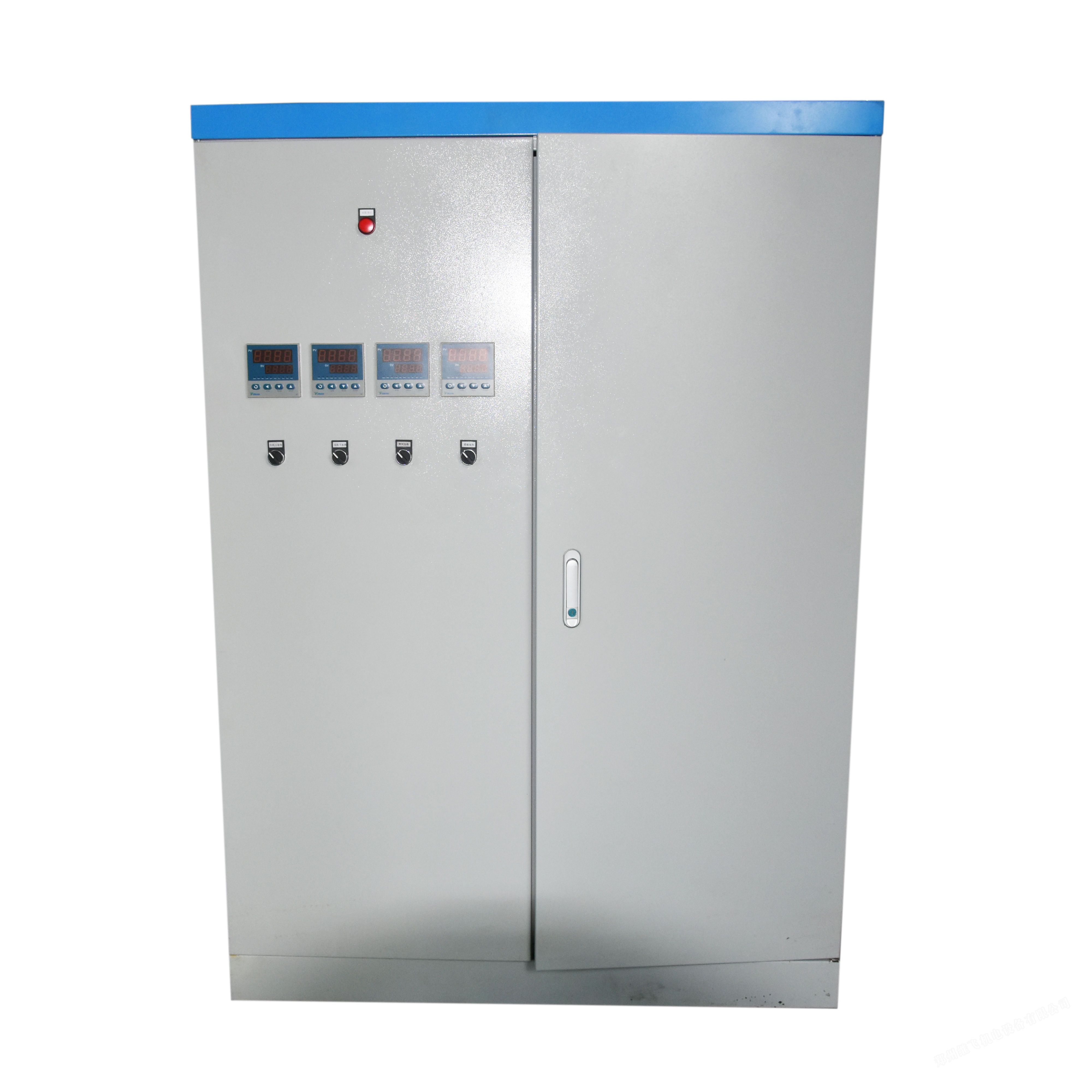

鄭州繼飛機電設備有限公司擁有一支專門的技術研發團隊，向河南省內鄭州市、開封市、洛陽市、平頂山市、焦作市、鶴壁市、新鄉市、安陽市、濮陽市、許昌市、漯河市、三門峽市、南陽市、商丘市、信陽市、周口市、駐馬店市、濟源市各地市及省外湖北、河北、江蘇、安徽、山東等各省市定做各種PLC控制柜、變頻控制柜、電控柜、配電柜、配電箱，可幫客戶設計配電柜圖紙，按圖定做?？砂从脩粜枨蠡驁D紙進行報價，不同的配置要求，價格會稍有差異，如需詢價可電話咨詢！
