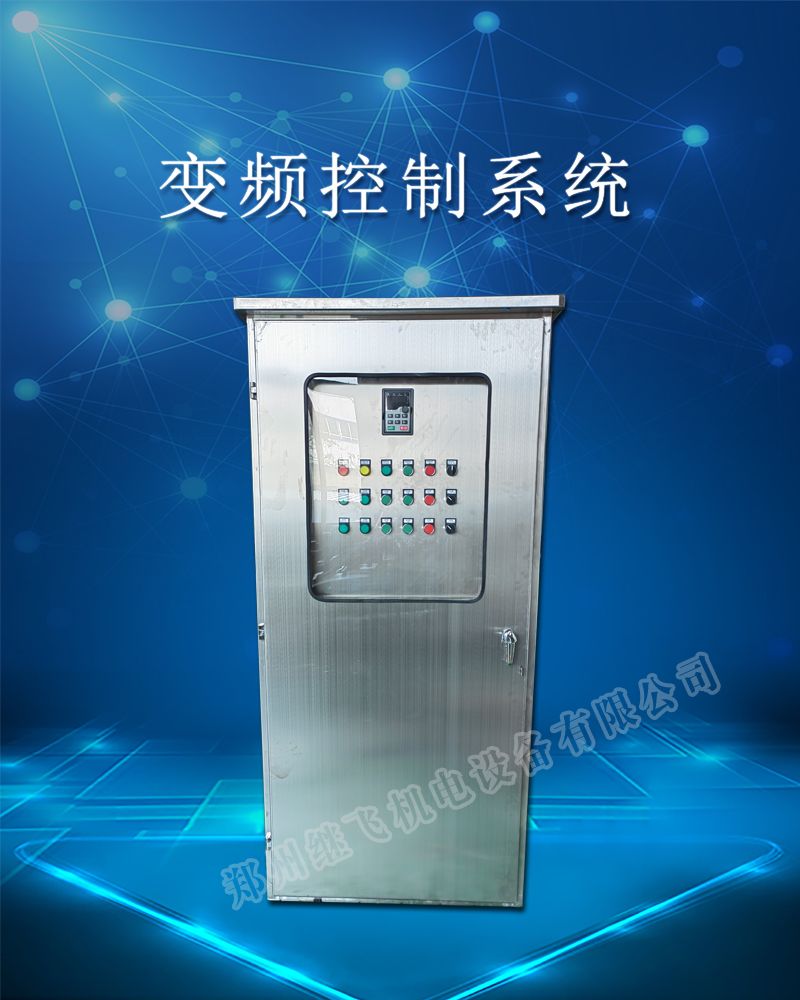

變頻控制柜操作說明

1運行前準備
開前門先將空氣斷路器QF上推，接通主電源，“停機”紅信號燈HLR亮。將前門關緊，旋轉“電壓測量”SA1轉換開關，檢查各線電壓是否正常。
2變頻調速器送電
在前柜門上按“變頻上電”按鈕 SB2，電磁接觸器KM閉合，“變頻上電”綠信號燈HLG亮，同時紅信號燈HLR熄滅，主電源送至變頻調速器輸入端，同時面板有顯示。

3 變頻調速器工作
請按變頻調速器的使用說明書進行操作。按“控制面板”的操作面板上“功能數據”鍵或旋轉電位器R，將各工作參數設定好。將“正轉/停/反轉”轉換開關SA2置于正轉位后，再按操作面板上“運行”鍵控制風機電機從起動頻率上升至50Hz進行運行，操作面板上運行指示燈亮。操作面板上可從LED顯示屏幕上顯示變頻器輸出頻率、輸出電壓、輸出電流、同步轉速、負載率及電機狀態。一旦變頻調速器及風機電機出現故障，變頻調速器操作面板有故障代碼及報警顯示外，同時“故障”黃信號燈HLR亮，變頻調速器停止工作。在得知故障類型
后再切斷變頻調速器的輸入電源，即操作“停機”按鈕SB1，“變頻
上電”綠信號燈HLG熄滅，“停機”紅信號燈HLR亮。

4停機操作

正常停機操作：須先操作面板上“停止”鍵使變頻調速器運行頻率從50Hz下降至停止頻率，面板上運行指示燈熄滅，電機也將停止運
轉。再按門上“停機”按鈕 SB1，電磁接觸器KM斷電，“變頻上電
”綠信號燈HLG熄滅，“停機”紅信號燈HLR亮。開前門將空氣斷路器QF下扳斷總電源，紅信號燈HLR熄滅，關好前門，再將“電壓測量”轉換開關SA1置于0位。

5反風操作
先按“停止”鍵使變頻調速器運行頻率從50Hz下降至停止頻率，面板上運行指示燈熄滅，電機也將停止運轉。再將“正轉/停/反轉”轉換開關SA2置于反轉位，再按操作面板上“運行”鍵進行起動。6溫度檢測
通過“溫度顯示”窗的智能巡檢儀Tw檢測與顯示風機電機軸承和繞組的工作溫度，并可事先根據需要的保護值先設置好溫度報警值，進行過溫度報警進行提醒。建議停止工作。具體操作步驟詳見智能巡檢儀說明書。出廠設定值：軸承報警溫度為85℃，定子繞組報警溫度為125℃。
