換熱站控制系統設計

換熱站控制系統的基本配置介紹

換熱站控制系統主要包括：傳感器、測量儀器、PLC、執行機構、現場液位計極工控機等組成。PLC接收換熱站控制系統傳來的數據信息，并對其進行運算和處理，然后借助于I/O模塊，寫入自動控制運行程序，進而完成變頻器、電動調節閥以及補水泵的相關動作行為?，F(xiàn)場液位計主要來測量補水箱內的液位高低，工控機則是有效監測系統運行過程中的各項參數，如果發生運行異常，工控機的報警裝置會發出報警信號。

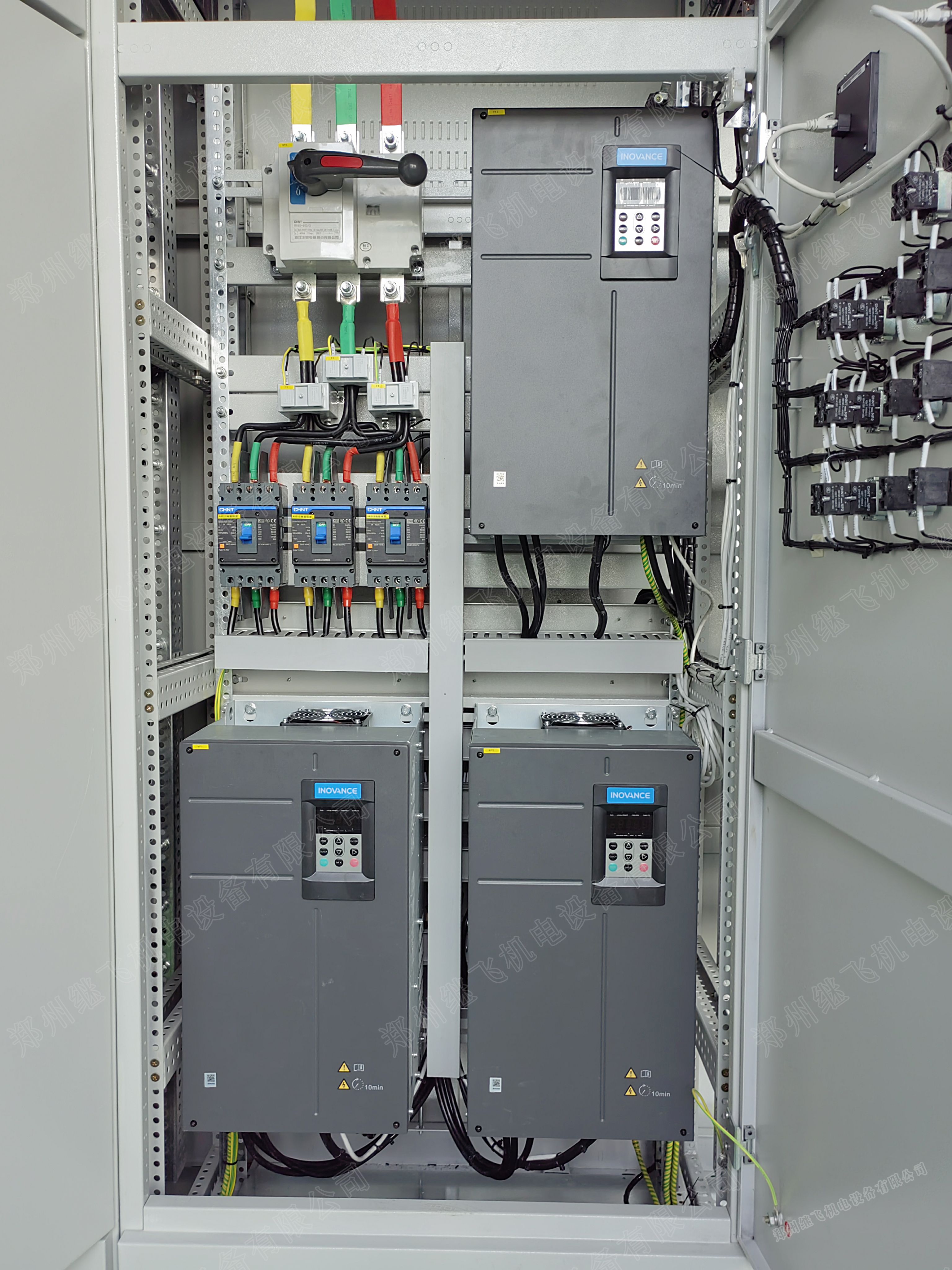

換熱站控制柜對循環水泵及補水泵進行有效的控制，運行模式包括手動、自動、工頻、變頻。而保障換熱器正常運轉的獨立運行程序則存儲在PLC內，在運行時，無需借助于上位機的監控管理軟件。

換熱站的中央控制室實時監測出口位置的暖氣溫度，如果溫度不達標，可以及時進項智能化調整，使供熱溫度能夠滿足終端用戶需求。

換熱站控制系統的應用優勢

1、節約成本，操作便捷

換熱站控制系統的實際應用結束了過去人工操作的時代，節省大量人力資源，而且單位時間內工作效率得到大幅度提升。另外，換熱站控制系統操作簡便，數據信息反饋速度快，為供熱系統的安全，穩定運行提供了精準的數據支撐。

2、節能降耗、低碳環保

換熱站控制系統具有實時監控的功能，能夠?qū)嵯到y(tǒng)的熱量與溫度實時精準調節。如果熱量過高，系統中的自動程序就會發生自動調節指令，使熱量與供熱溫度始終保持在標準區間內。這樣，有效的避免了熱量的散失，減少了資源浪費，提高了供熱控制的精確度。

換熱站控制系統現場操作

先要完結各換熱站一、二次網的溫度、壓力、流量等工藝參數的實時采集、熱量計算、各種設備運轉狀況的實時反映和操控，保障換熱站的安全、穩定、高效的運轉；經過光纖專線通訊網絡，現場控制器可將供熱運轉數據傳送到熱網監控調度中心，一起接納熱網監控調度中心發來的調度操控指令；現場控制器應支撐光纖通訊體系與熱網監控調度中心進行數據通信及信息交流?，F(xiàn)場控制器接納熱網監控調度中心的調度指令，且可獨立運轉；若熱網監控調度中心監控計算機呈現毛病或許并沒有投入使用或許通信網絡呈現毛病，現場控制器仍繼續正常作業，對現場設備的聯鎖控制沒有影響。

現場控制器PLC采用模塊化結構，包含：電源模塊，CPU，通訊接口模塊，輸入、輸出模塊，I/O點數滿足設計需求并有預留量。

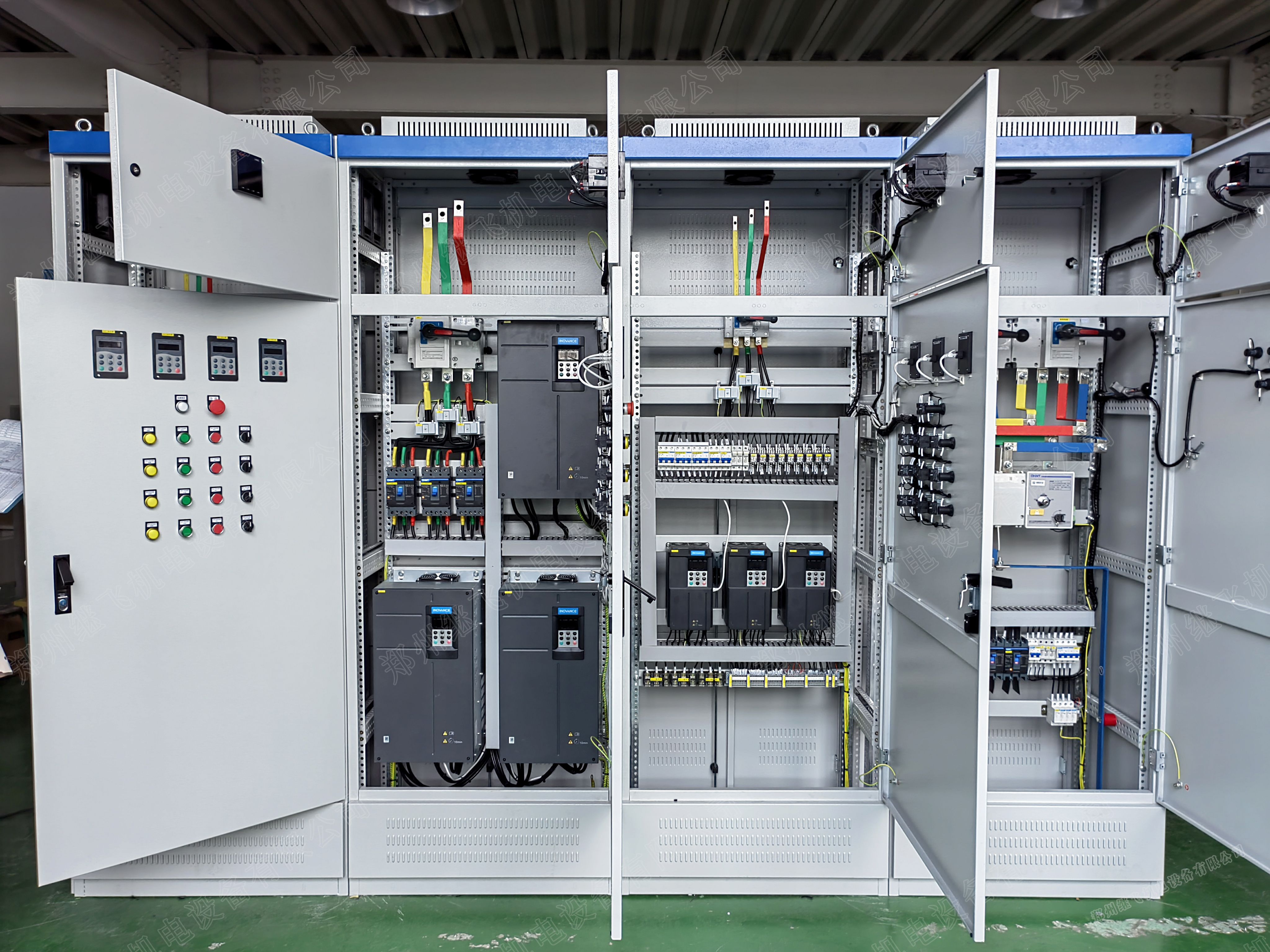

換熱站設現場控制柜，運轉人員經過操作觸摸屏和按鈕，能在站內完結對整個工藝體系的監視、操控等功用。換熱站控制系統能夠完成各種信號的處理、輸出指令到控制設備，以滿足工藝的要求。

現場檢測儀表完結各種信號的采集，包含熱量信號、供回水溫度、壓力、室外溫度等，變換為標準信號，提供給PLC；一、二次流量計、電表、補水流量、變頻器均能夠采用用通訊方法與PLC控制器進行連接和數據交流?，F(xiàn)場執行機構及變頻器承受PLC的指令，完結相應的動作；到達調節的意圖。換熱站控制系統設主動、就地手操操控方法，滿足不同工況下的作業方法選擇。
