PLC控制系統怎樣編程

PLC控制系統梯形圖編程，應要遵循一定的規則，并養成良好的習慣。

一，梯形階梯都是始于左母線，終于右母線（通?？梢允〉舨划?，僅畫左母線）。每行的左邊是接點組合，表示驅動邏輯線圈的條件，而表示結果的邏輯線圈只能接在右邊的母線上。接點不能出現在線圈右邊。

二，接點應畫在水平線上，不應畫在垂直線上，接點X005與其它接點間的關系不能識別。對此類橋式電路，應按從左到右，從上到下的單向性原則，單獨畫出所有的去路。

三，并聯塊串聯時，應將接點多的去路放在梯形圖左方（左重右輕原則）；串聯塊并聯時，應將接點多的并聯去路放在梯形圖的上方（上重下輕的原則）。這樣做，程序簡潔，從而減少指令的掃描時間，這對于一些大型的程序尤為重要。

四，不宜使用雙線圈輸出。若在同一梯形圖中，同一組件的線圈使用兩次或兩次以上，則稱為雙線圈輸出或線圈的重復利用。雙線圈輸出一般梯形圖初學者容易犯的毛病之一。在雙線圈輸出時，只有最后一次的線圈才有效，而前面的線圈是無效的。這是由PLC的掃描特性所決定的。

PLC的CPU采用循環掃描的工作方式。一般包括五個階段：內部診斷與處理，與外設進行通訊，輸入采樣，用戶程序執行和輸出刷新。當方式開關處于STOP時，只執行前兩個階段：內部診斷與處理，與外設進行通訊。

鄭州繼飛機電設備有限公司成立于2017年，是一家集世界眾多工控產品銷售和工業電氣自動化項目的設計、安裝、調試、售后及工廠自動化生產線的維護、保養、變頻節能改造為一體的高新技術企業。

主要服務于樓宇、紡織、鋼鐵、礦山、電力、印刷、包裝、暖通、煤炭、水處理、耐火材料廠、面料廠、食品廠等。我公司多年來在工業除塵自動化、機械配套、食品自動化配料、耐火自動化配料、市政污水處理、物料運輸?shù)阮I(lǐng)域得到了顯著的業績。

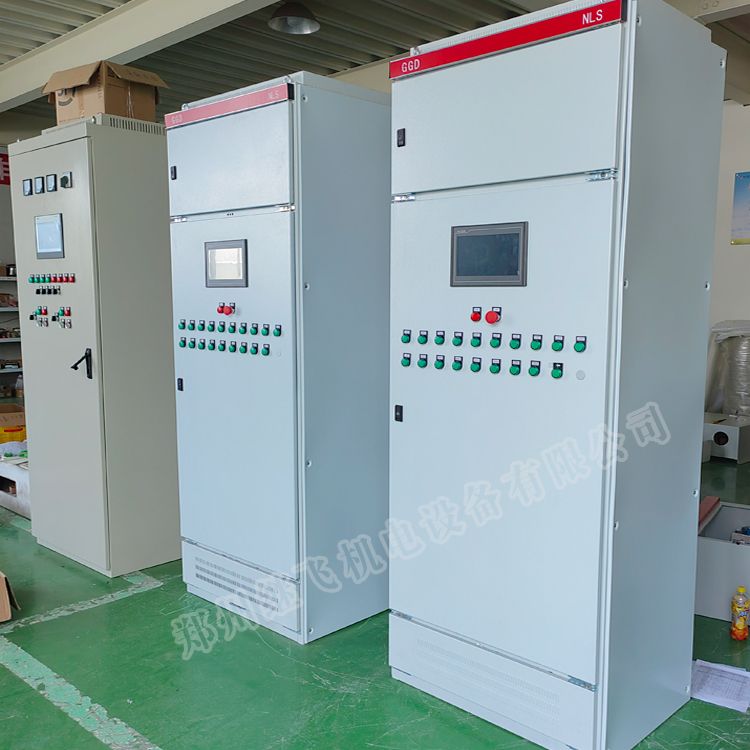

鄭州繼飛機電設備有限公司是主要承接各種低壓配電柜,PLC控制柜,變頻控制柜,工業低壓電氣成套、電氣自動化工程控制系統的設計、方案、編程、調試、及咨詢服務的自動化生產廠家。
