一、電氣線路規范的基礎——安全與可靠性

二、正確選擇電纜與配線

1、變頻控制柜的電氣線路設計中，電纜的選擇與配線方法是關鍵環節。變頻器輸出側的電纜由于要承載高頻、高電壓的脈沖信號，對電纜的抗干擾性提出了很高的要求。通常，建議使用屏蔽電纜，以減少電磁干擾(EMI)對周邊設備的影響。此外，電纜線徑的選擇應根據電流的大小、線路長度及負載類型來確定，避免因線徑過小導致的電纜發熱或壓降過大，從而影響系統的正常運行。

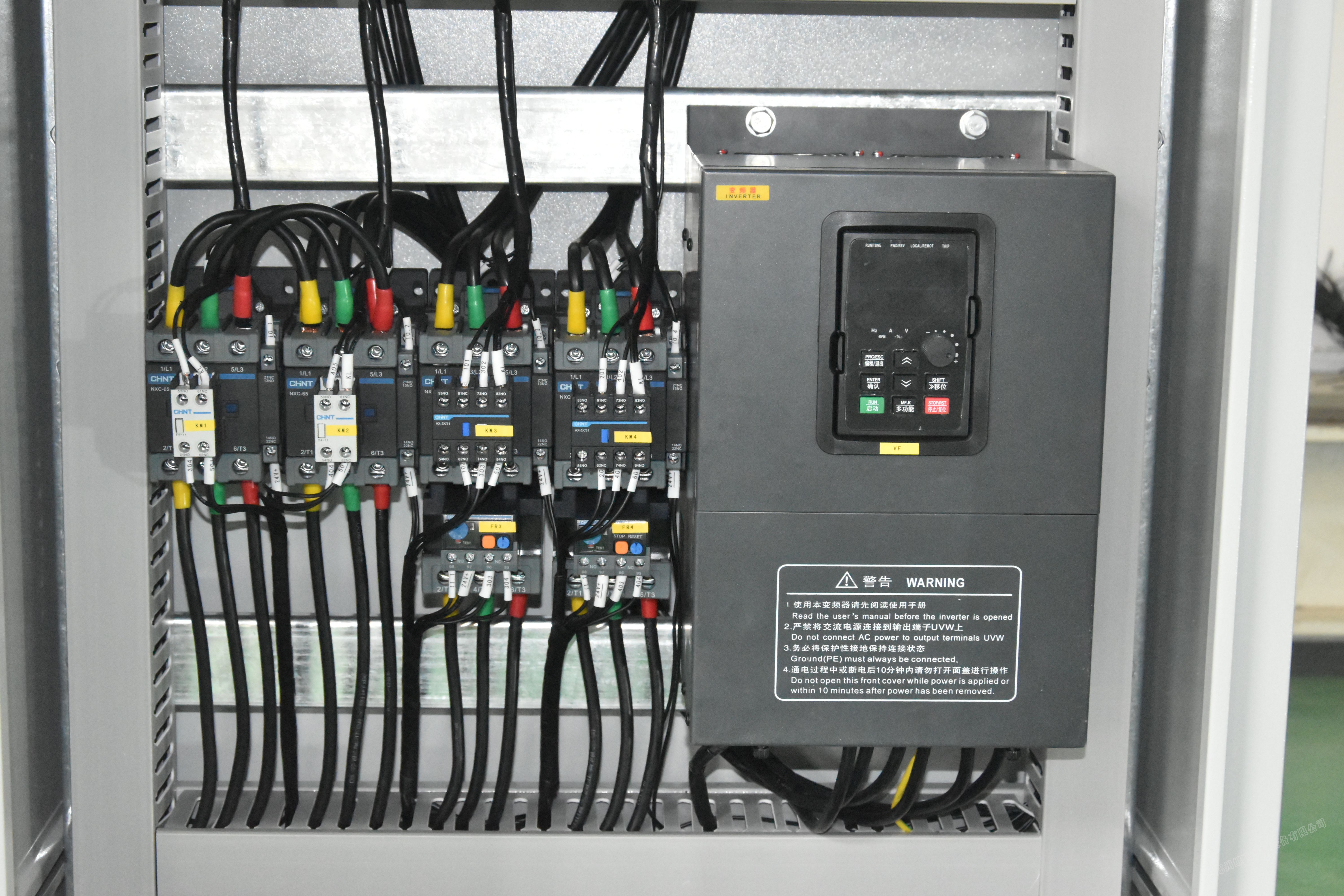

2、在配線時，嚴格區分強電與弱電線路，尤其是在控制柜內，強電線路與信號線路要保持足夠的距離或采用屏蔽措施，以防止干擾。此外，電纜的敷設應整齊有序，避免交叉和扭曲，并且要有明確的編號和標識，方便后續的維護與檢修。

三、接地系統的設計與應用

接地是保障電氣設備安全運行的重要措施之一。在變頻控制柜中，接地系統的設計尤為重要。由于變頻器工作時會產生高頻諧波，對接地系統的質量要求很高。如果接地不良，不僅會導致電磁干擾問題，還可能引發變頻器誤動作，甚至損壞設備。因此，變頻控制柜的接地符合規范要求，一般建議采用單點接地方式，確保接地電阻滿足要求，并且要定期檢測接地系統的可靠性。

四、電磁兼容性的考慮

變頻控制柜的電磁兼容性(EMC)問題也是電氣線路規范中不可忽視的一部分。變頻器的高頻開關動作會產生大量的電磁干擾，這些干擾可能影響到其他電子設備的正常工作。為此，在設計變頻控制柜的電氣線路時，應充分考慮電磁兼容性，采取有效的屏蔽、濾波和布線措施，降低電磁干擾的影響。

總之，電氣線路規范在變頻控制柜的設計、安裝和維護過程中扮演著舉足輕重的角色。只有嚴格遵循電氣線路規范，才能確保變頻控制柜的安全性、可靠性和長久的使用壽命。隨著工業自動化程度的不斷提高，變頻控制柜的應用將更加廣泛，因此，需要重視電氣線路規范，持續優化設計和施工流程。
