控制柜內部布局的安全標準

控制柜內部布局的安全標準主要包括以下幾個方面：

1、接地和絕緣要求

控制柜應具有良好的接地系統，接地電阻應符合規定?？刂乒癖仨氝M(jìn)行絕緣測試，絕緣電阻應符合要求。相關電纜必須經過絕緣包裝，并且要求接地采用專用接地線。接地系統應符合標準要求，且接地導線和接地極之間應不產生接觸電阻。絕緣度測試時應使用標準的測試工具和測試方法，確?？刂乒竦陌踩院头€(wěn)定性。

2、溫度和濕度要求

控制柜內部的設備應符合工作溫度要求，特別是在極端工作環境下，需要采用特殊材料和技術，以保證正常使用，不受外界影響?？刂乒駜?nèi)部要求具有清潔、通風、防塵、防潮、防水等防護措施?？刂乒駪?yīng)進行檢修年度檢查，測試其內部電纜和設備的溫濕度情況，確保控制柜的正常使用。

3、安全和可靠性要求

確?？刂乒耠娫错樞蛘_，不會產生可靠性問題?？刂乒駜?nèi)部設備應采用模塊化設計，以便于檢修和維護，且采用特殊技術以防止電纜松動等問題。門鎖和門鉸鏈以及配套的門密封條應合理設計，以確保安全和可靠性?？刂乒窠M裝時要求各配件之間的間隙盡量小，以確保其他設備正常工作時，不受控制柜的干擾?？刂乒駪?yīng)該使用標準化零部件，確保電路可靠、防護措施有效，確保PLC控制柜的高效穩定運行。

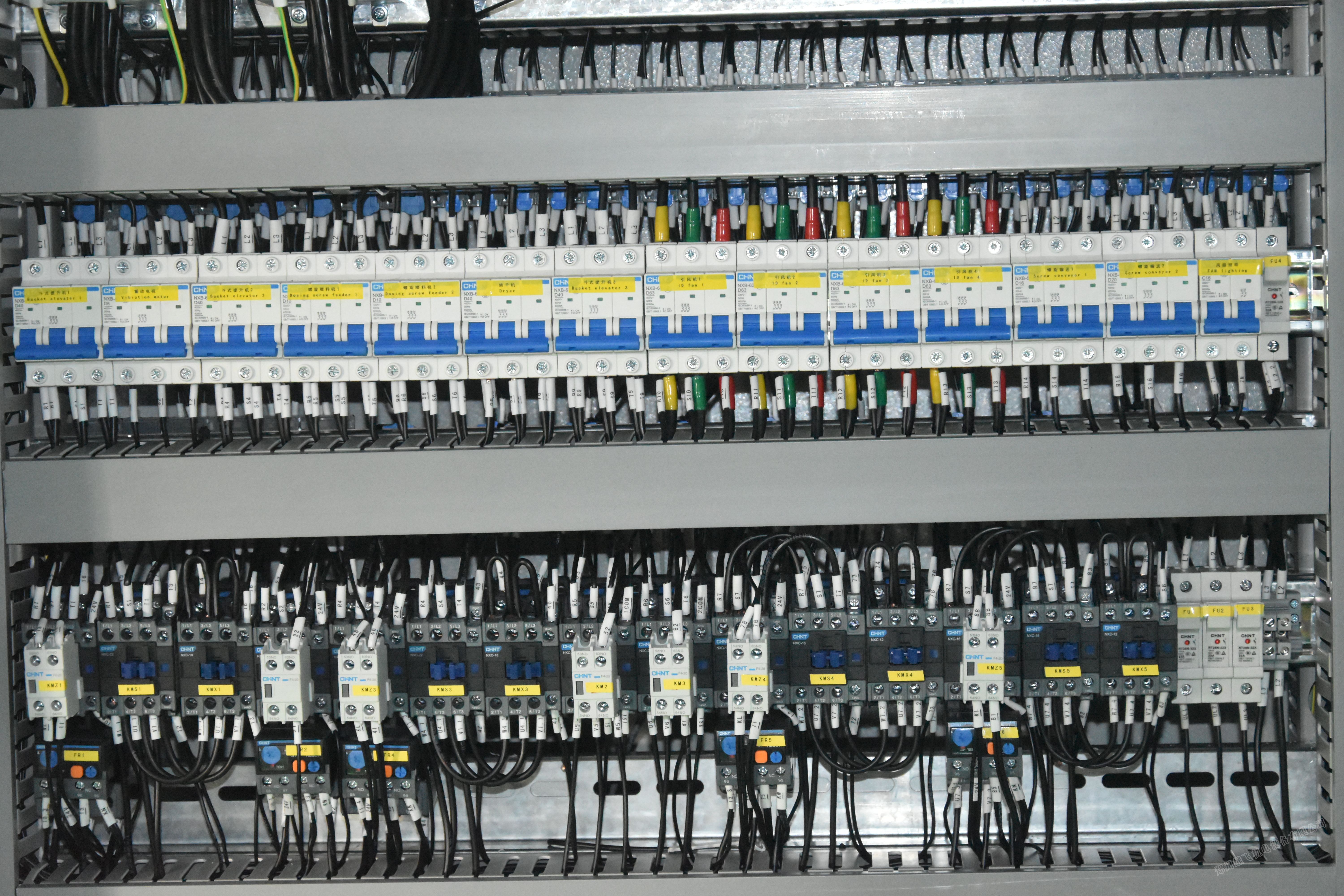

4、布局要求

控制柜內部的布線應簡潔明了，電纜與配件之間的距離應符合相關標準要求，且距離不應小于1cm。布線應采用標準的電纜通道及橋架，并確保布線清晰，不混亂。低電壓電流回路與高電壓電流回路應該分開布置，避免發生故障時危及人員安全?？刂乒駜?nèi)電纜應設防護套管，防止電氣隔離和防飛濺?？刂葡鋬?nèi)的電線應進行標記，并且應該采用顏色標記，以便于維護和檢修。

5、注意電源的安裝

PLC控制柜系統電源一般分為：內部電源和外部電源。內部電源是可編程序控制器的工作電源，即可編程序控制器內部電路的工作電源。它的性能直接影響PLC的可靠性。因此，為了保證PLC的正常運行，對內部電源有較高的要求。在干擾強或可靠性要求高的場合，應采用帶屏蔽層的隔離變壓器為可編程序控制器系統供電。在隔離變壓器的二次側也可以串聯一個LC濾波電路

6、選擇正確的接地點

良好的接地是保證可編程序控制器可靠運行的重要條件，可避免意外電壓沖擊危害。PLC控制系統的接地線包括系統接地、屏蔽接地、交流接地和保護接地等。接地系統對PLC系統的干擾主要是由于各接地點電位分布不均勻造成的。不同的接地點之間存在著地電位差，從而引起接地回路電流，影響系統的正常運行。

以上就是控制柜內部布局的一些安全標準，這些標準旨在確?？刂乒裨谶\(yùn)行過程中的安全性和可靠性，減少故障發生的概率，為生產效率和安全創造更有利的條件。
