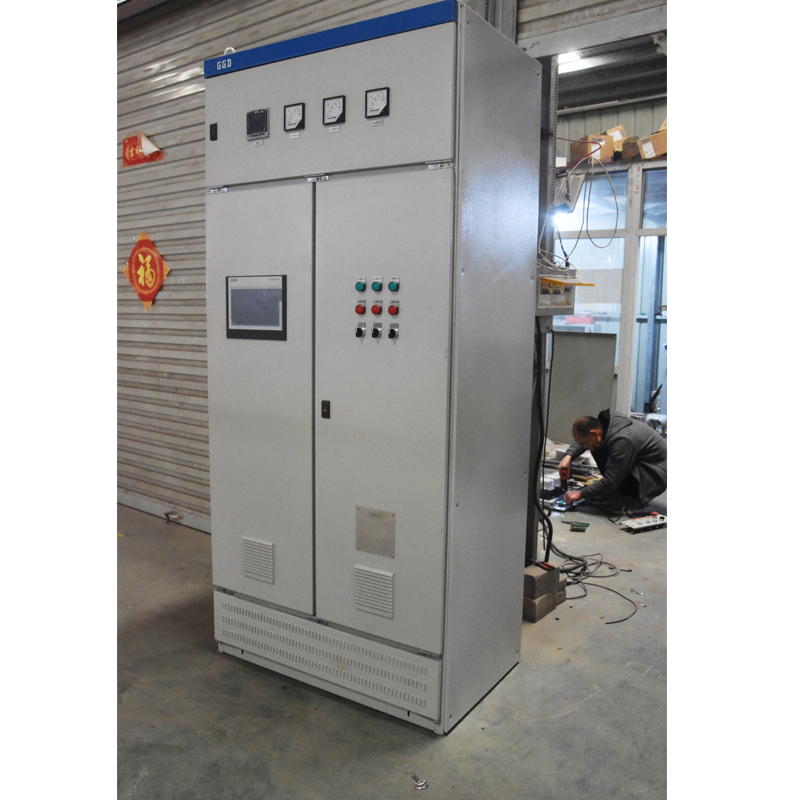

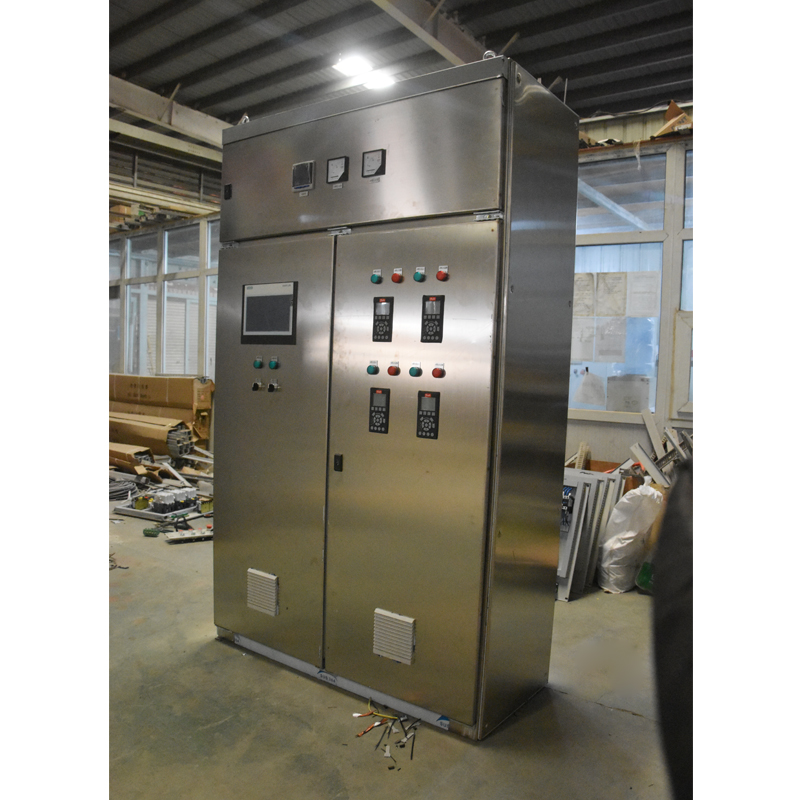

馬鞍山項目：循環水處理成套控制柜
       PLC和變頻器進行配合時所需注意的事項
　　在現在生產條件下，當利用變頻器構成自動控制系統進行控制時，很多情況下是需要采用PLC和變頻器相配合使用，例如軸承清洗、包裝紙印刷、 PCB板制作等。PLC可通過輸出點或由通訊提供各種控制信號和指令的通斷信號。一個PLC系統主要由三部分組成，即中央處理單元、輸入輸出模塊和編程部分。本文介紹變頻器和PLC進行配合時所需注意的事項。

　　1、開關指令信號的輸入
　　變頻器的輸入信號中包括對運行/停止、正轉/反轉、段速、點動等運行狀態進行控制的開關型指令信號。變頻器通常利用繼電器接點或具有繼電器接點開關特性的元器件(如晶體管)與PLC相連，得到運行狀態指令。
　　在使用繼電器接點時，常常因?yàn)榻佑|不良而帶來誤動作;使用晶體管進行連接時，則需考慮晶體管本身的電壓、電流容量等因素，以保證系統的可靠性。
　　在設計變頻器的輸入信號電路時還應該注意，當輸入信號電路連接不當時也會造成變頻器的誤動作。例如，當輸入信號電路采用繼電器等感性負載時，繼電器開閉產生的浪涌電流有可能引起變頻器內部元器件的損壞或失效進而導致變頻器誤動作，因此應盡量避免這種情況的發生。
　　當輸入開關信號進入變頻器時，有時會發生外部電源和變頻器控制電源(DC24V)之間的串?dāng)_。正確的連接是利用PLC電源，將外部晶體管的集電極經過二極管接到PLC。

　　2、數值信號的輸入
　　變頻器中也存在一些數值型(如頻率、電壓等)指令信號的輸入，可分為模擬輸入和模擬輸出兩種。模擬輸入則通過接線端子由外部給定，通常通過 0～10V/5V的電壓信號或0/4～20mA的電流信號輸入。由于接口電路因輸入信號而異，因此必須根據變頻器的輸入阻抗選擇PLC的輸出模塊。
