如今，變頻器已經廣泛應用各行各業。但變頻控制柜系統如何設計，變頻控制柜設計與制造對實際應用具體要求，是許多電氣工程師及制造商，客戶想明確了解的。

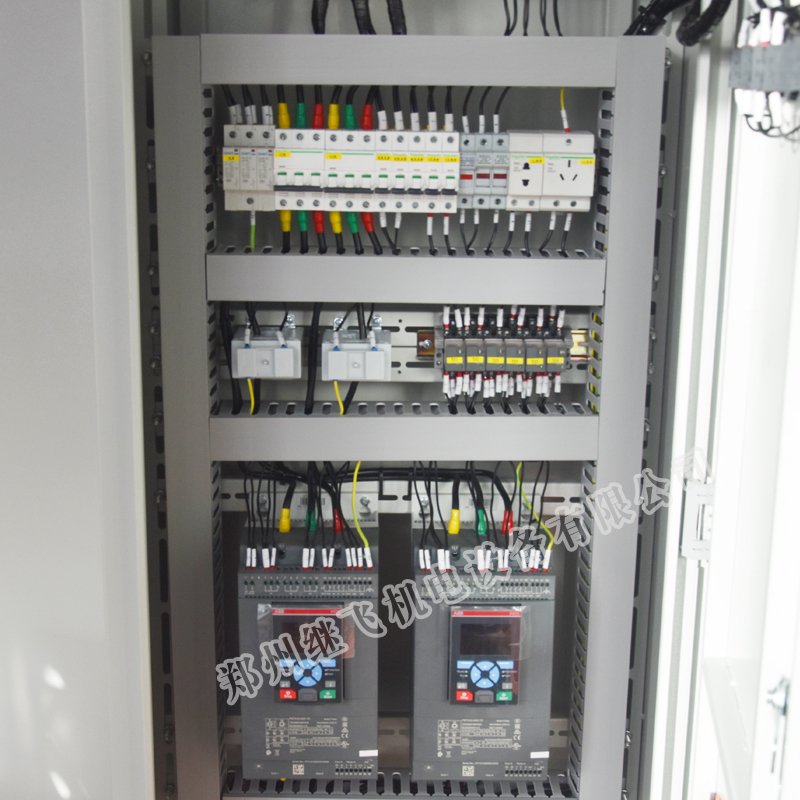

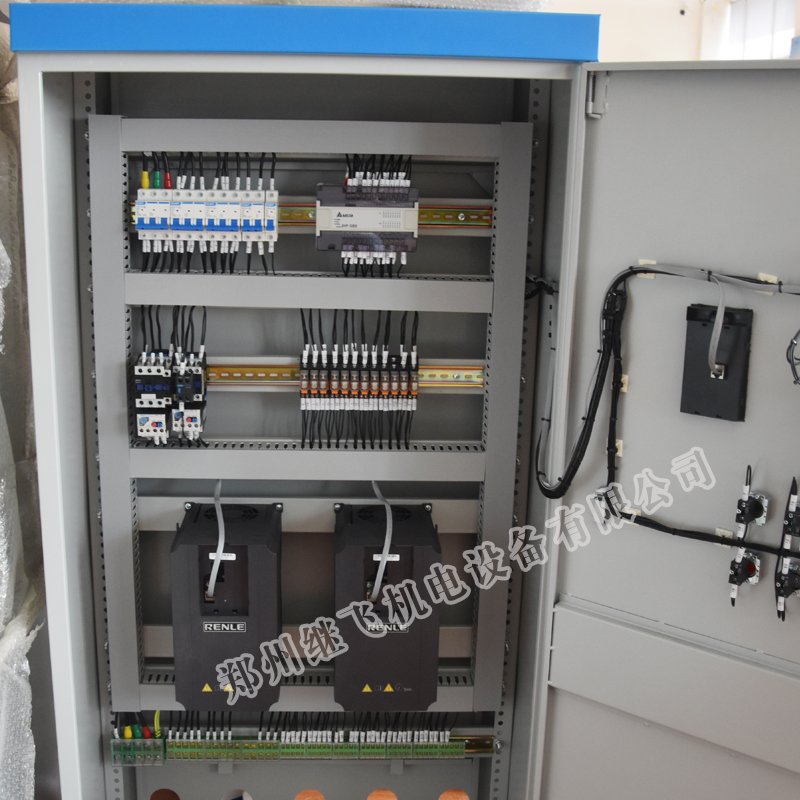

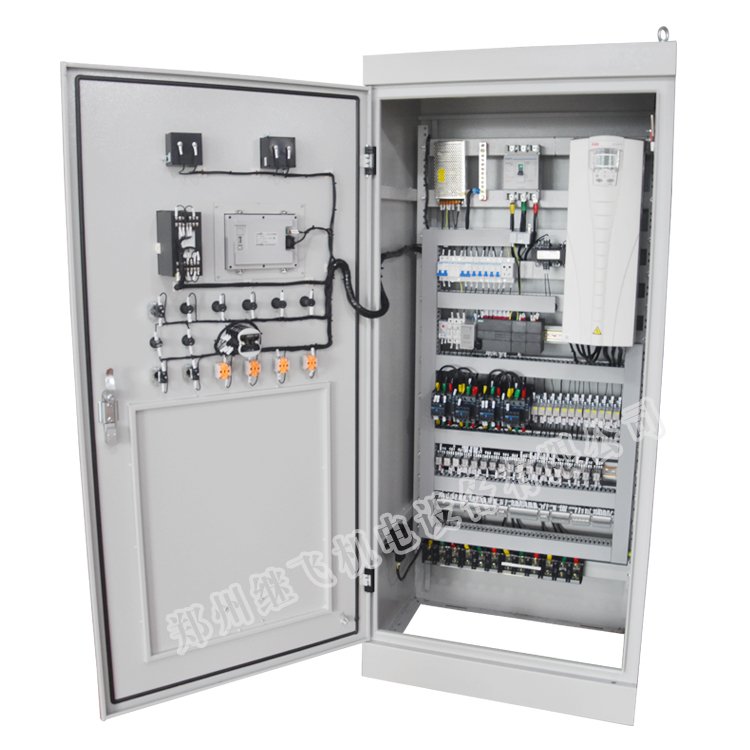

　　繼飛機電根據實際及客戶要求進行變頻控制柜設計
　　在變頻控制系統設計前，一定要了解系統配制，工作方式，環境，控制方式，客戶具體要求。
　　具體系統分新設計系統還是就設備改造系統。
　　對舊變頻控制柜設備改造，電氣工程師應該確切知道如下技術參數及要求。
　　1． 電機具體參數， 出廠日期， 廠商（國產， 進口）,電機的額定電壓， 額定電流， 相數。
　　2． 電機的負載特性類型， 工作制式。 電機起動方式。
　　3． 工作環境。如現場的溫度， 防護等級， 電磁輻射等級， 防爆等級。
　　4． 配電具體參數。

　　變頻控制柜安裝位置到電機位置實際距離。（變頻柜到電機距離是非常重要的參數）
　　變頻控制柜拖動電機的數量及方式。
　　變頻控制柜與舊的電氣系統的切換關系。一般為Δ-Y啟動與變頻工作互為備用，切換保護。
　　變頻控制柜的外圍傳感變送器的選用參數及采樣地點。
　　變頻控制柜的控制方式，如手動/自動，本地/遠程，控制信號的量程。是否通訊組網。
　　強電回路與弱電回路的隔離。采集及控制信號的隔離。

　　工作場合的供電質量，如防雷，浪涌，電磁輻射。
　　對新變頻系統，電氣工程師應該與機械工程師對傳動機械負載特性，深入了解，才能確電機類型，容量。根據電機機械負載特性，容量，選用變頻器的類型，容量。
　　目前，機械負載與電機轉矩特性有許多種類，常用有三種。
　　1． 恒轉矩負載。如傳送帶， 升降機等
　　用公式表式為 P=T*N/975 P-電機的功率 T-電機轉矩 N-電機轉速
　　對恒轉矩，系統設計應注意：
　?。?） 電機應選變頻器專用電機
　　（2） 變頻柜應加裝專用冷卻風扇
　?。?） 增大電機容量，（4） 降低負載特性
　?。?） 增大變頻器的容量
　　（6） 變頻器的容量與電機的容量關系應根據品牌， 一般為1.1~1.5電機的容量。

　　2． 平方轉矩負載。如風機，水泵類
　　用公式表式為 T=K1*N2 ，P=K2*N3 P-電機的功率 T-電機轉矩 N-電機轉速
　　一般，風機，水泵，采用變頻節能，理論與實際證明節能為40~50%左右，此類應用占變頻器應用30~40%左右。
　　對平方轉矩負載，系統設計應注意：
　?。?） 電機通常選異步交流電機。根據環境需要，選電機防護等級和方式。
　?。?） 大于7.5KW變頻柜,應加裝通風散熱設施
　　（3） 電機，變頻器容量關系。
　　關系系數 國外變頻器容量 國產變頻器容量
　　國外電機容量 相等相當電機容量 1.3-1.5電機容量
　　國產電機 1.2電機容量 1.5-2電機容量
　　3． 恒功率負載。如卷揚機，機床主軸。
　　公式：P=T*N/975=CONT。
　　一般達到特定速度段時，按恒轉矩，超過特定速度時，按恒功率運轉。
　　恒功率機械特性較復雜。
