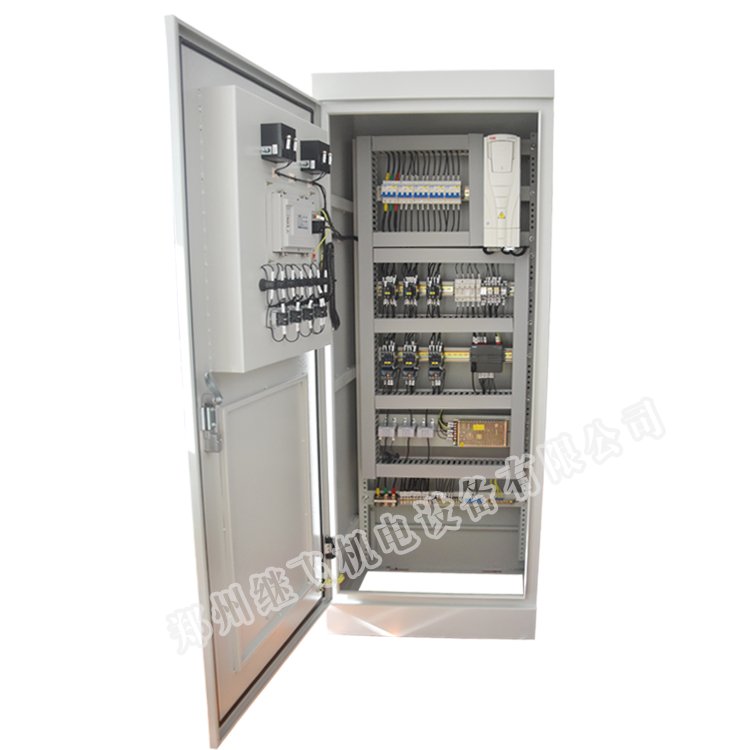

電氣控制柜配線有柜內和柜外兩種。電氣控制柜外配線常用線管配線，電氣控制柜柜內配線有明配線、暗配線和線槽配線等。
     繼飛機電線管配線
     對于不在電氣控制柜內的所有導線都應穿管，管配線具有耐潮、耐腐、導線不易遭受機械損傷的特點，常用于承受一定壓力的地方。
     1 ．電氣控制柜鐵管配線
     l ）根據使用場合和導線截面及導線根數選擇鐵管類型及管徑，所穿導線截面積應比管內徑截面積小40％。

    2 ）盡量取最短距離敷設鐵管，并且管路應盡可能少轉角或彎曲（一般不多于三個），管路引出地面時，離地面高度不得小于0.2m 。
    3 ）鐵管彎曲時，彎曲半徑不小于管徑的4 一6 倍，且彎曲后不可有裂縫和凹陷現象，管口不能有毛刺。
    4 ）線管敷設前，應先清除管內雜物和水分，管口塞上木塞；對明設的鐵管應采用管卡支持，并使管路做到橫平豎直。
    5 ）不同電壓、不同回路的導線不得穿在一根管內，除直流回路導線和接地線外。鐵管內不允許穿單根導線。
    6 ）鐵管內導線不準有接頭，也不能穿入絕緣破損后經包纏絕緣的導線。
    7 ）穿管導線的絕緣強度應不低于500V ；導線最小截面積規定為銅芯線1.5mm2，鋁芯線2.5 mm2

    8 ）管路穿線時，選用直徑1.2mm 的鋼絲做引線。當線管較短且彎頭較少時，可把鋼絲引線由管子一端送向另一端，這時一人送線一人拉線。若管路較長或彎頭較多時，在引線端彎成小鉤，從管子的兩端同時穿人引線。當鋼絲引線在管中相遇時，轉動引線使其鉤在一起，然后從一端把引線拉出，即可將導線牽引人管。注意穿線時需在管口加護圈并保證穿管導線的長度大于所穿管路的總長度。
    9 ）鐵管應可靠地保護接零或接地。
