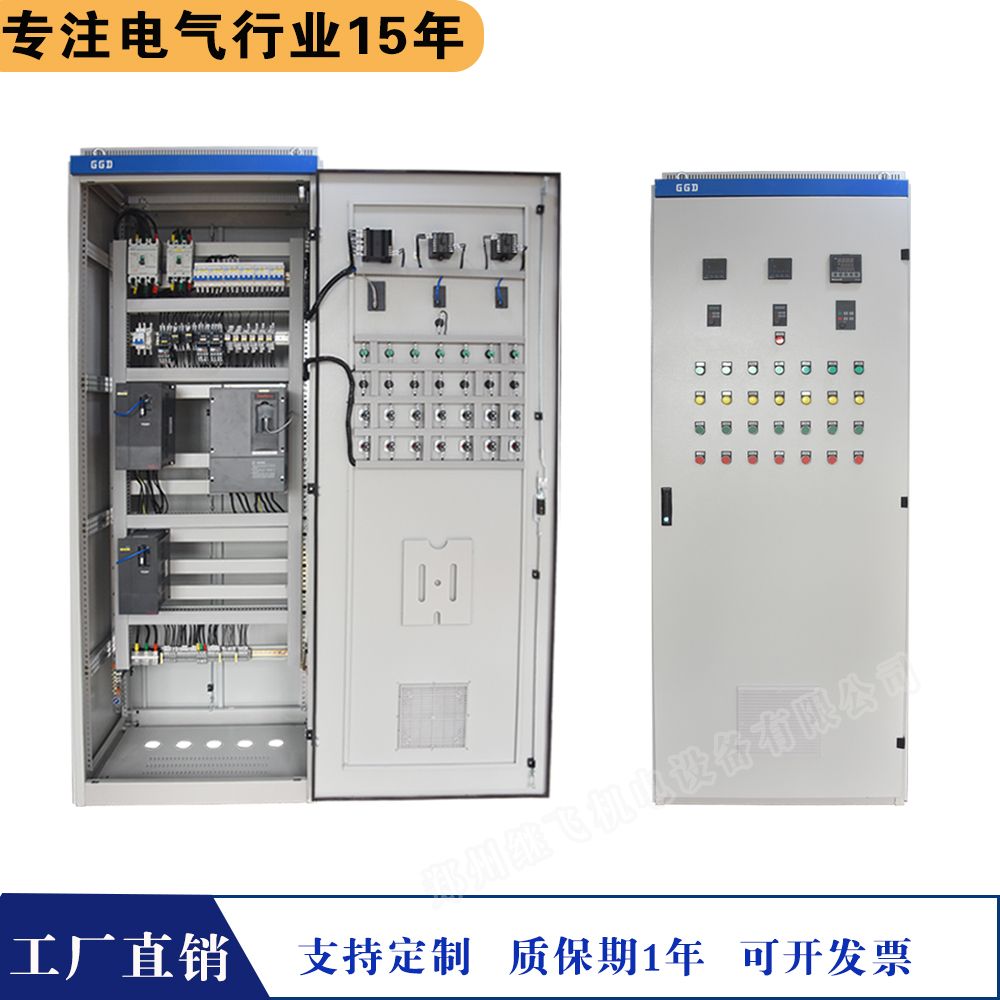

電氣控制柜內接線端子排的安裝

電氣控制柜內接線端子排的安裝，應該合下列要求：

一、端子排無損壞，固定牢固，絕緣良好。

二、端子應有序號，端子排應便于更換且接線方便。

三、回路電壓超過400V都，端子板應有足夠的絕緣并涂以紅色標志。

四、強，弱電端子宜分開布置；應有明顯標志并設空端子隔開或設加強絕緣的隔板。

五、正，負電源之間以及經常帶電的正電源與合閘或跳閘回路之間，宜以一個空端子隔開。

六、電流回路應經過試驗端子，其它需斷開的回路宜經特殊端子或試驗端子。試驗端子應接觸良好。

七、潮濕環境宜采用防潮端子。

八、接線端子應與導線截面匹配，不應使用小端子配大截面導線。

九、連接件均應采用銅質制品，絕緣件應采用自熄性阻燃材料。

十、各電器，端子牌等應有盡標明編號，名稱，用途及操作位置，其標明的字跡應清晰，工整，且不易脫色。

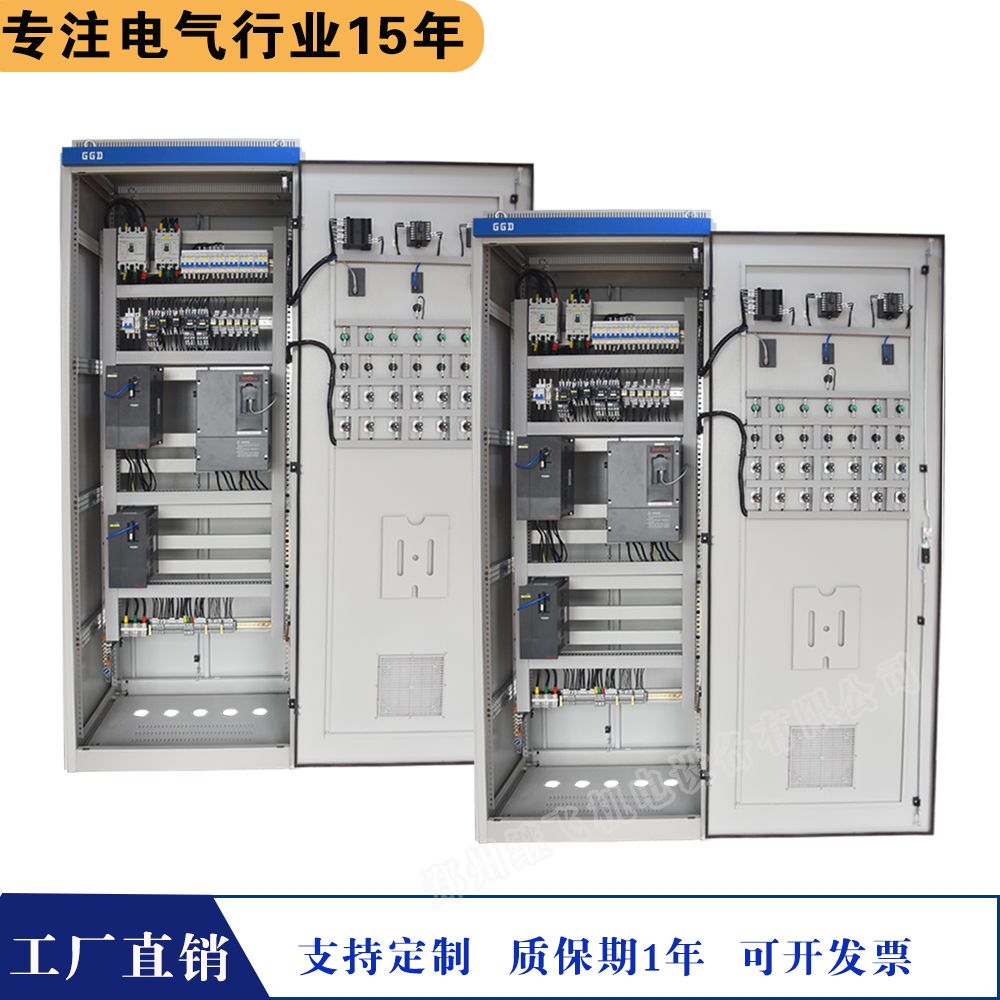

繼飛機電認為電氣控制柜內電路接線配線，應該合下列要求：

一、按圖施工，接線正確。

二、導線與電氣元件間采用螺栓連接、插接、或壓接線等到，均應牢固可靠。

三、電控柜內的導線不應有接頭，導線芯線應無破損傷。

四、電纜芯線和所配導線的端部均應標明其回路編號，編號應正確，字跡清晰且不易脫色。

五、配線應整齊、清晰、美觀、導線絕緣應良好，無損傷。

六、每個接線端子的每側接線宜為1根，得超過2根。對于插接式端子，不同截面的兩根導線不得接在同一端子上；對于螺栓連接端子，當接兩根導線時，中間應加平墊片。

七、電路接地應設專用螺栓。

八、動力配線電路采用電壓不低于500V的銅芯絕緣導線，在滿足載流量和電壓降及有足夠機械強度的情況下，可采用不小于0。5m㎡截面的絕緣導線。

用于連接門的電位器、控制臺板等

電氣控制柜可動部位的導線尚應符合下列要求：

一、應采用多股軟導線，敷設長度應有適當裕度。

二、線束應有外塑料管等加強絕緣層。

三、與電器連接時，端部應絞緊，并應加終端附件或搪錫，不等松散、斷股。

四、在可動部位兩面三刀端應用卡子固定。

引入電氣控制柜的電纜，應符合下列要求：

一、引入電控柜的電纜應排列整齊，編號清晰，避免次序交叉，并應固定牢固，不午使用所接的端子排受到機械應力。

二、電纜在進入電控柜后，應應用卡子固定和扎緊，并應接地。使用于靜態保護、控制等邏輯回路的控制電纜，應采用屏蔽。其屏蔽層應按設計要求的接地方式接地。

三、橡膠絕緣的芯線應外套絕緣管保護。電控柜內的電纜芯線，應按重直或水平有規律地配置，不得任意歪斜交叉連接。備用芯線長度應留有適當余量。

四、強、弱電回路不應使用同一根電纜，并應分別成束分開排列。

五、直流回路中有水銀接點的電器，電源正極應接到水銀側接點的一端。

六、在油污環境，應采用耐油的絕緣導線，橡膠或塑料絕緣導線應采取防護措施。
